圆度/圆柱度仪

1、产品描述

英示 RCT 系列圆度/圆柱度仪是面向精密制造业的一体化轴类及回转件形位公差测量解决方案, 覆盖基础质检、高精度综合测量、重载长轴检测、自动化批量检测等多元场景, 可部署于生产车间、计量实验室、第三方检测机构, 支持搭建无人值守测量系统。全系包含 4 款核心机型, 可根据工件尺寸、承重、测量参数灵活选型:

● RCT-RA260C 基础型圆度仪: 入门级气浮圆度检测方案, 标配调心调平工作台, 主打圆度、同心度、平面度、径向单跳动测量, 适配小型工件常规批量质检, 为展厅常备样机。

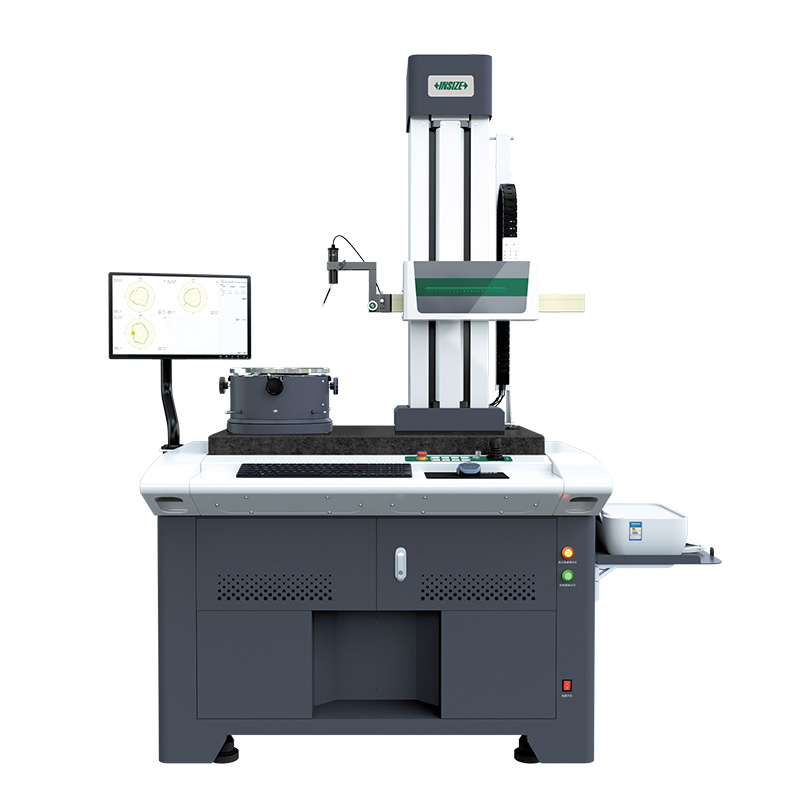

● RCT-300-Y 全自动圆度/圆柱度仪: 系列主力中型方案, 标配自动调心调平工作台, 搭载圆柱度、直线度、平面度、换向器等测量模块, 支持无人值守测量系统搭建, 为展厅常备样机。

● RCT-500-Y 重载型圆度/圆柱度仪: 大型长轴工件专属方案, 搭载大承载调心调平工作台, 最大承重 80kg, 适配主轴、轴套、曲轴等重型回转件形位公差检测。

2、产品性能及特点

1.宽范围高精度传感器

● 传感器结构经久耐用, 防撞设计能够更好的保护核心构件, 具有极高的灵敏度, 线性精度和重复性

● 长杠杆的设计, 增加了深孔, 小孔的测量能力, 通过合理的测量调节机制, 减小了全量程测力变化, 测力可调节, 线性好, 能适应各种材质的工件测量

● 测针采用快速联接方式, 更换测针快速便捷, 可同时创建多个测针, 更换无需二次校准, 极大提高测量效率

2.立柱和水平臂

● 水平臂结构设计简单, 具有可以自调节的预紧装置, 耐用性强, 长期使用无需额外维护

● RCT-RA260C采用标准型立柱, 经济实用, 具有良好的抗振能力, 框体式结构设计, 长期使用仍保持稳定不变形

● RCT-300-Y/RCT-500-Y采用精密高速立柱, 丝杆传动, 伺服电机驱动, 传动更快, 更稳, 精度更高

3.精密空气主轴

● 精密空气轴承, 回转精度高, 气浮主轴通过气体形成稳定的气膜, 避免了轴芯与轴套的直接接触, 极大的消除两者之间的摩擦力, 稳定性好, 回转精度高

● 气浮主轴依托气体支撑原理运行, 运行过程中无明显磨损, 故而具备出色的耐用性。这一特性不仅能减少因磨损引发的设备停机时长与维护开支, 还能有效延长机械设备的整体使用寿命

● 气浮轴承运行时振动幅度极小, 噪声水平低, 整体运行状态极为平稳。而这种优异的平稳性能, 能够为提升测量质量、提高测量效率提供有力保障

4.一体化机台(RCT-RA260、RCT-300-Y、RCT-500-Y)

● 机台采用一体式设计, 维护方便

● 配置防振机台, 采用大理石底座, 有效衰减外界环境带来的振动干扰, 保证测量精度

3、产品及技术优势

1.硬件优势

● 标配齐全, 开箱即用: 主机、传感器、红宝石测针、精密卡盘、电脑、打印机、空气过滤系统、校准工具全系标配, 到货安装后即可投入使用。

● 自动化程度高: 中高端机型支持自动调心调平、电动位移、编程循环测量, 可对接无人值守系统, 适配批量生产场景。

● 扩展性强: 支持多规格测针、多型号卡盘、专用工作台、校准件等选配配件, 可根据工件需求灵活升级。

● 操作门槛低: 工件装夹便捷, 调心调平工作台操作简单, 操作人员易上手。

● 长期稳定性好: 气浮主轴结构无机械磨损, 配合空气过滤系统保障气源洁净, 设备精度保持性强, 适合长时间持续测量。

2.软件优势

软件可以辅助计算产品由于装夹所带来的偏心量和偏摆量, 让快速调整有依可寻, 摒除传统依靠人工计算的难度, 及经验调整所带来的误差,  同时解决了师徒操作难以传承的问题, 使测量变得简单、准确、高效:

1) 圆度测量分析软件:

● 测量系统功能强大, 支持中英文, 支持Win7、Win8、Win10、Win11, 圆度分析软件用于圆度仪测量, 分析和图形输出等

● 数据处理功能丰富, 校正方式简洁, 软件算法强大

● 软件测量方式简单, 测量结果可选择统计报表或标准报表

2) 圆度圆柱度采集分析系统:

● 细化分析功能, 针对不同分析需求, 可组合基础元素进⾏评价, 真正实现不同需求, 自由分析

● 具备权限分配、轴状态显示、定点定距等基础功能, 具有测姿保护功能, 保证在正确的测姿下进行测量, 支持Win7、Win8、Win10、Win11操作系统

● 具有程序录制功能, 可将调整、测量、分析同时录制在程序中, 可保存多个录制程序。针对同⼀类型零件启动程序测量, 实现测量自动化, 同时可根据不同零件录制不同的测量程序

● 具有仅调心、仅调平、调心调平三种调整功能, 可根据工件情况, 自由选择, 提高调整效率

● 测量报告可以自定义编辑, 输出的打印报告的样式、纸张⼤⼩可按需⾃⾏设定

4、选择英示RCT系列圆度/圆柱度仪解决方案的核心理由

1.全场景覆盖的方案能力: 从入门基础款到重载高端款机型齐全, 覆盖小型精密件到大型长轴工件, 可匹配汽车、电机、轴承、精密加工等多行业检测需求, 一站式解决形位公差测量问题;

2.均衡的性能与成本: 精度与稳定性接近进口高端设备水平, 采购与使用成本远低于进口品牌, 同时优于国产中端机型的功能与可靠性, 是精密制造企业提质降本的优选方案;

3.开箱即用的交付体验: 标配电脑、打印机、卡盘、过滤系统等全套配件, 无需额外采购辅件, 安装培训后即可快速投产;

4.完善的售后与技术支持: 本地化服务团队, 提供安装调试、操作培训、定期校准、故障维修全周期服务, 配件供应充足, 保障设备长期稳定运行;

5.可升级的扩展空间: 支持多规格测针、卡盘、专用模块选配, 可对接自动化产线搭建无人值守测量系统, 伴随企业产能升级同步迭代。

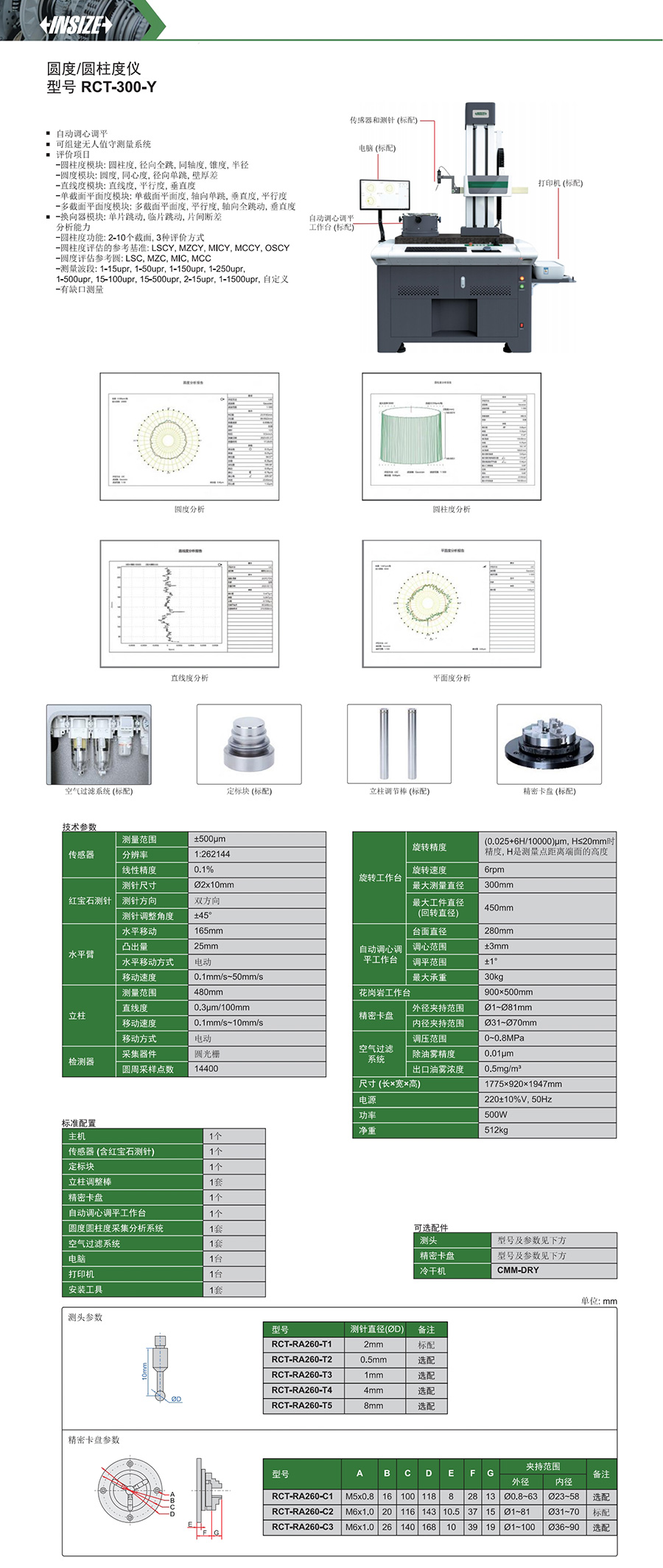

核心技术参数

标准配置

可选配置

产品使用环境要求

1、硬件使用环境

1.电源要求

常规机型: 220±10% V、50Hz 交流电源;

需可靠接地, 避免与大功率设备共用电源回路, 防止电磁干扰影响测量精度。

气源要求(气浮主轴机型)

气源压力范围: 0-0.8MPa, 需稳定供气;

气源需经设备标配的空气过滤系统处理, 出口油雾浓度≤0.5mg/m³, 除油雾精度达标, 避免油污、水汽进入气浮主轴造成损坏。

2.环境温湿度

环境温度: 12~26°, 理想温度建议 20℃±2℃, 温度波动≤1℃/h, 避免温度形变影响测量精度;

相对湿度: ＜85%, 无凝露, 防止光学元件、电气部件受潮损坏。

3.振动与地基

需放置于稳固的水泥地基或专用防震平台上, 远离冲床、空压机等强振源;

环境振动幅值需低于设备允许阈值, 避免振动导致测量数据波动、重复性变差。

4.环境洁净度

放置于清洁无尘的室内环境, 避免粉尘、切削液雾气污染导轨、主轴与光学元件;

远离腐蚀性气体、强磁场环境。

2、软件运行环境

Win7、Win8、Win10、Win11中英文操作系统

英示与竞品的对比

FAQ常见问题答疑

Q1: 圆度仪/圆柱度仪测量数据波动大, 重复性差是什么原因？

A: ①工件装夹未找正, 偏心、倾斜过大, 需重新调心调水平;

②测头压力设置不当, 压力过大压伤工件, 压力过小易打滑;

③测针磨损、测球磕碰损坏, 检查测球状态, 必要时更换;

④工作台、主轴有异物、灰尘, 清洁主轴与工作台面;

⑤工件本身表面粗糙、有毛刺, 清理工件被测表面

Q2: 开机后主轴不转动？

A: ①检查设备电源、急停按钮是否复位;

②检查气源压力是否满足使用要求;

③确认设备通讯连接正常; 若排除以上情况, 联系技术支持排查硬件故障;

Q3: 可以测量多大尺寸工件？重量上限多少？

A: ①不同型号工作台承载、回转直径不一样, 以设备技术参数为准;

②工件不能超出工作台允许直径与负载, 超重会损伤主轴精度。

Q4: 哪些工况必须升级到圆柱度仪？

A: ①工件长径比超过3时, 圆柱度误差主导整体形位公差, 必须采用圆柱度仪

②设计图纸上明确标注了圆柱度公差带

③生产过程中出现不明原因的振动、噪音或泄漏问题时, 圆柱度仪的3D轮廓能力是诊断母线翘曲、轴段凸起等复杂失效模式的唯一有效手段

Q5: 圆柱度超差但圆度合格怎么处理？

A: ①调整顶尖或卡盘, 使工件轴线与转台轴线平行

②增加测量截面数量

Q6: 设备日常保养需要做哪些？

A: ①工作台、主轴保持清洁, 去除铁屑灰尘;

②测针轻拿轻放, 避免磕碰;

③设备避免震动、温湿度剧烈变化;

④定期做设备校验; 长期不用, 断电防尘保护。

Q7: 环境温度对圆度测量影响大吗？

A: 很大。温度变化会造成工件、设备热胀冷缩, 高精度检测尽量保证环境温度稳定, 远离空调出风口、阳光直射位置。

Q8: 工件有锥度, 会影响圆度结果吗？

A: 圆度是单截面参数, 锥度不影响单截面圆度; 但锥度会直接影响圆柱度数值,

Q9: 安装杀毒软件之后, 软件无法使用了, 怎么办？

A: 杀毒软件会误删部分配置文件, 需要将这些文件添加进白名单, 就可以正常使用。
