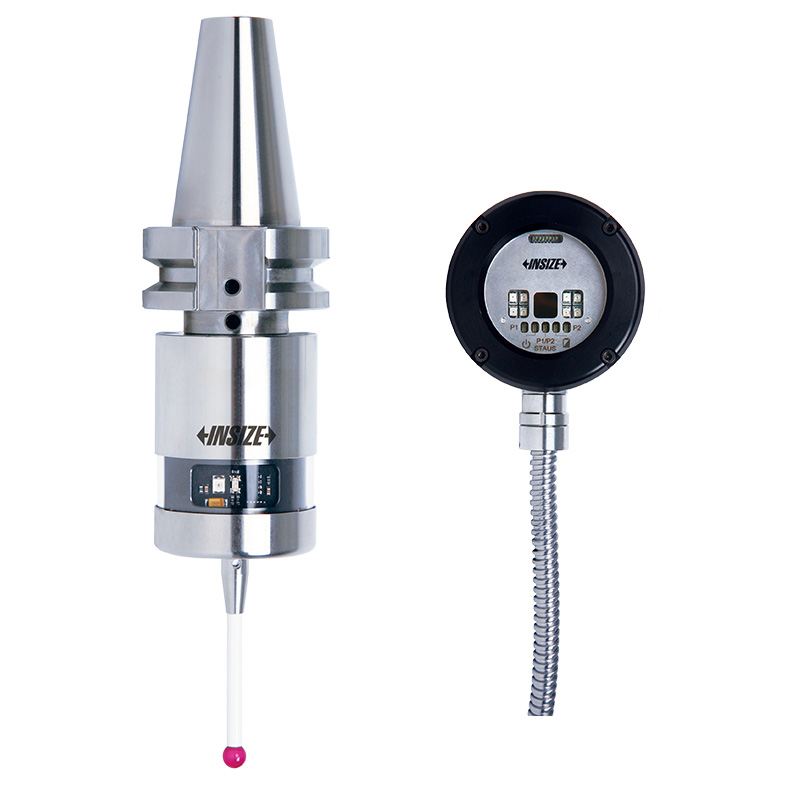

红外通讯机床测头(可与红外通讯对刀器组合使用)
型号: 9414
适用于各种中小规格的加工中心、数控镗、铣床以及五轴数控机床的在机测量
在数控加工工序之前自动设定工件坐标系和加工基准点
在数控加工工序之间自动对关键尺寸和位置坐标及其精度的检测和控制
在数控加工工序之后对工件的关键尺寸、形状和位置精度的检测
向数控机床传输测头状态、错误、电压低和脉冲等4种SSR信号

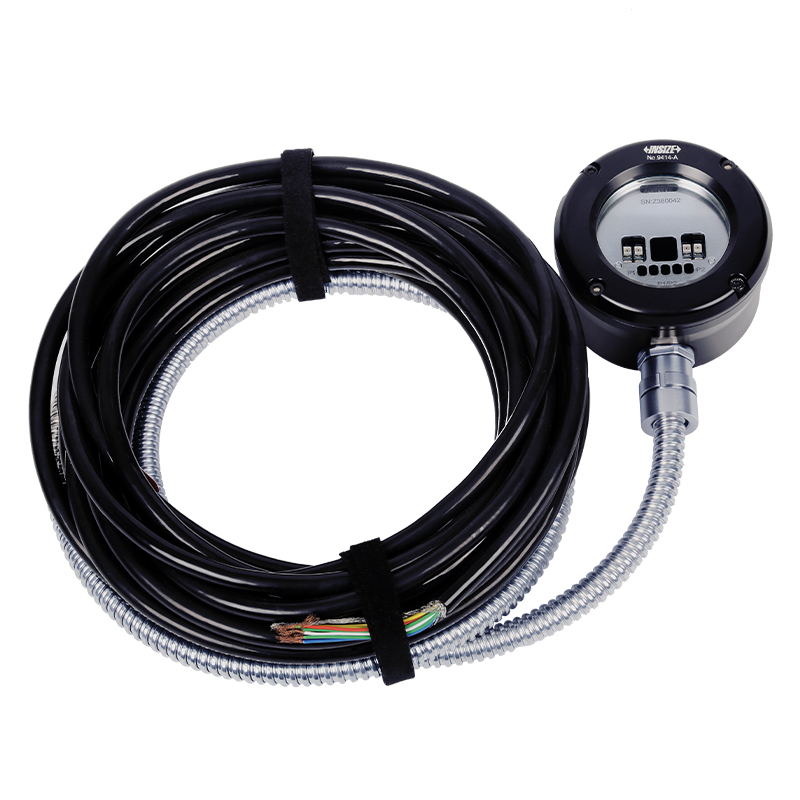

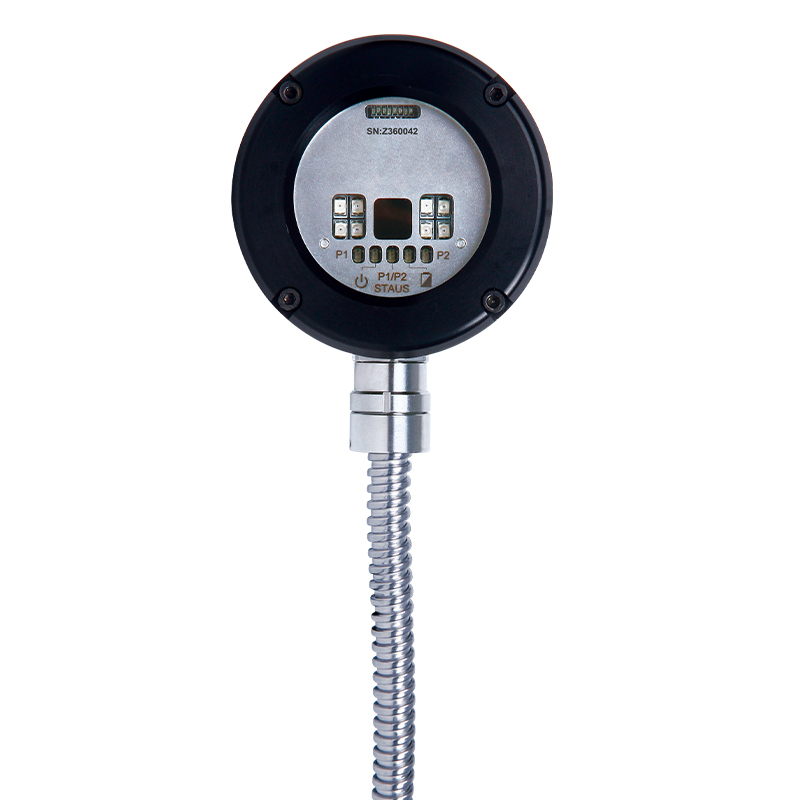

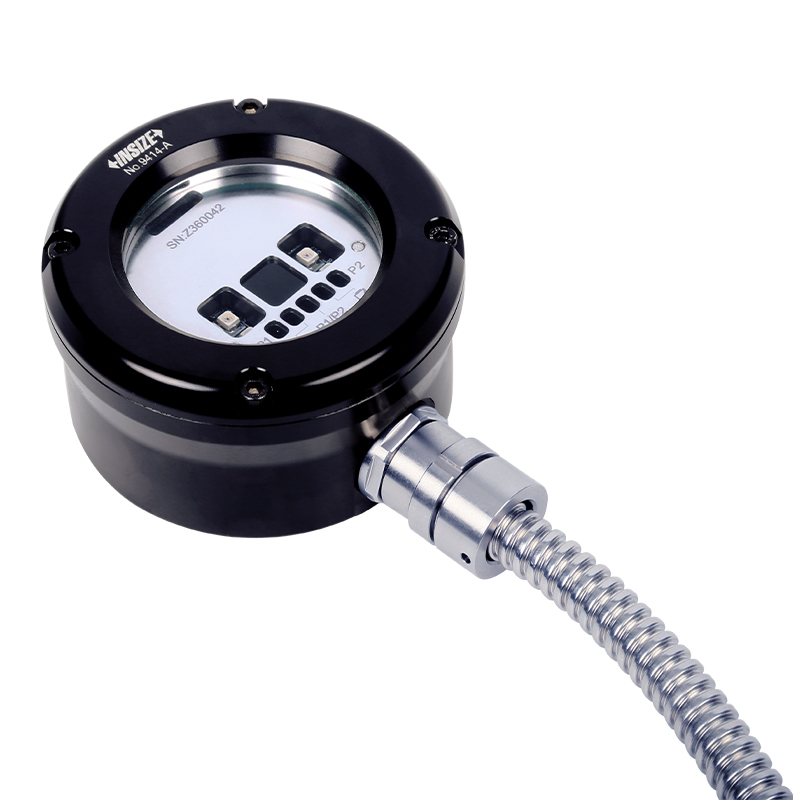

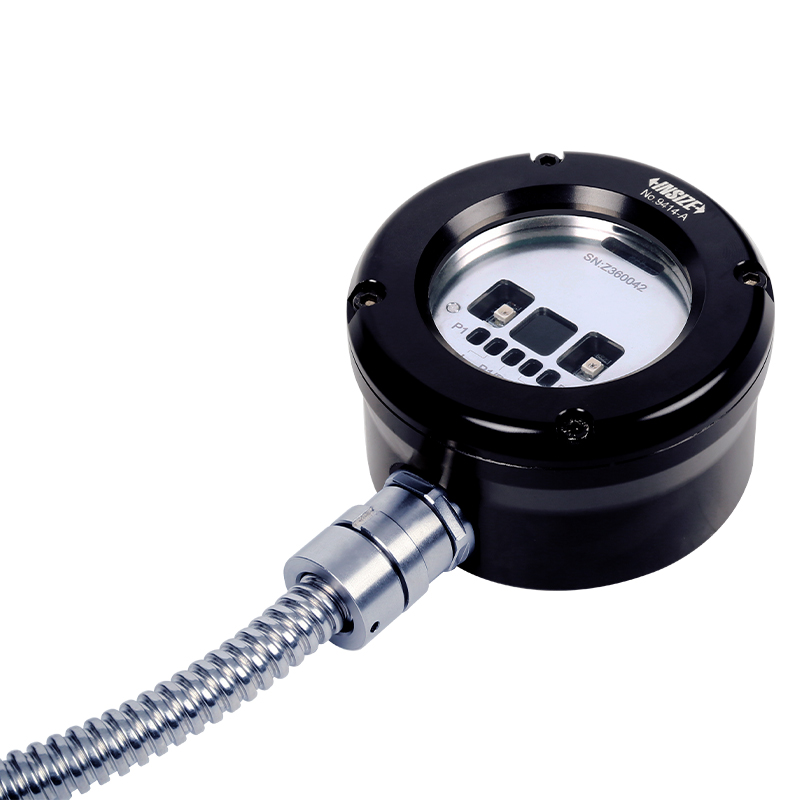

工作状态由接收器的LED指示灯显示
可设置测头的信号发射距离
红外编码传输信息,响应速度快,作业可靠性高
电池充满电(单班5%使用率)可连续使用90天
标配测量软件包
可与红外通讯对刀器(9415-1, 9415-2)组合使用
可更换测针
| 型号 | 测针各向触发保护行程 | 触发力 | 刀柄型号 | 触发精度 |
|---|---|---|---|---|
| 9414-1 | XY轴行程±12°, Z轴行程5mm | XY轴0.5-1N, Z轴7.5N | BT30 | 1µm |
| 9414-2 | XY轴行程±12°, Z轴行程5mm | XY轴0.5-1N, Z轴7.5N | BT40 | 1µm |
| 9414-3 | XY轴行程±12°, Z轴行程5mm | XY轴0.5-1N, Z轴7.5N | BT50 | 1µm |
| 9414-4 | XY轴行程±12°, Z轴行程5mm | XY轴0.5-1N, Z轴7.5N | CAT40 | 1µm |
| 9414-5 | XY轴行程±12°, Z轴行程5mm | XY轴0.5-1N, Z轴7.5N | HSK63A | 1µm |
