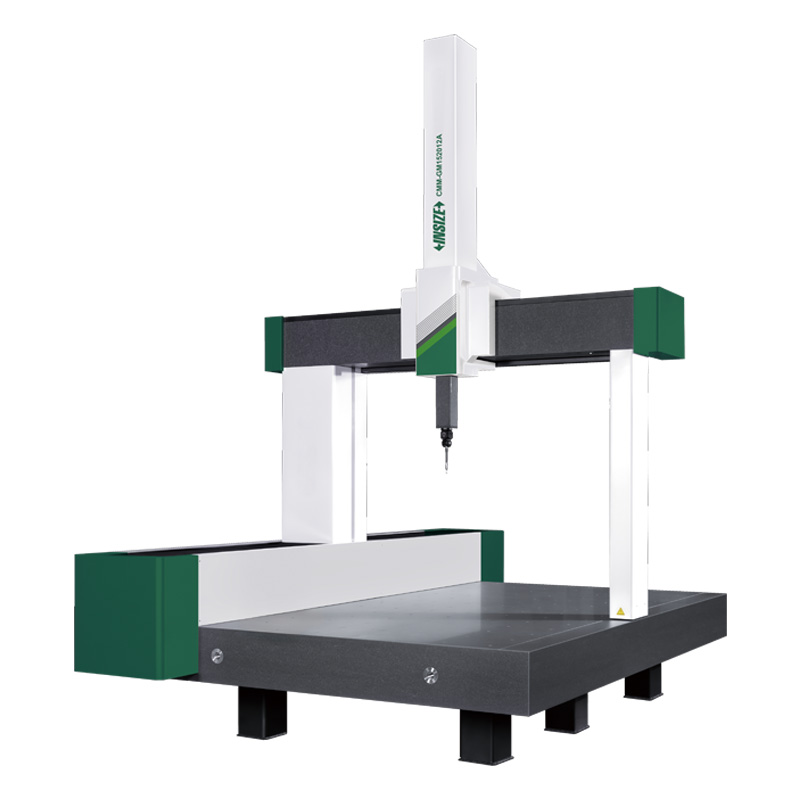

三坐标测量机(超大尺寸)
型号: CMM-GM/GE系列
符合坐标测量机国家计量校准规范
经典桥式结构, 整体式工作台
高精度空气轴承, 环抱式设计
最长轴采用高精度齿形传动
精密光栅系统, 包含光栅和读数头
UCC控制系统, 包含控制箱和手操器
探测系统, 包含测座、测头和测针
软件基于DMIS标准设计开发, 具有优异的兼容性和通用性
几何元素测量形状和位置公差评定
与主流CAD系统双向数据传递, 完全的图形化显示
| 型号 | 测量范围 | 精度 | 类型 | 探测系统 |
|---|---|---|---|---|
| CMM-GM152012A-Y | 1500×2000×1200mm | ±(3.8+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM152012B-Y | 1500×2000×1200mm | ±(3.4+L/250)μm | GM系列 | PH10M/SP25M |
| CMM-GM152512A-Y | 1500×2500×1200mm | ±(3.8+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM152512B-Y | 1500×2500×1200mm | ±(3.4+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM153012A-Y | 1500×3000×1200mm | ±(3.8+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM153012B-Y | 1500×3000×1200mm | ±(3.4+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM152015A-Y | 1500×2000×1500mm | ±(4.0+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM152015B-Y | 1500×2000×1500mm | ±(3.6+L/250)μm | GM系列 | PH10M/SP25M |
| CMM-GM152515A-Y | 1500×2500×1500mm | ±(4.0+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM152515B-Y | 1500×2500×1500mm | ±(3.6+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM153015A-Y | 1500×3000×1500mm | ±(4.0+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM153015B-Y | 1500×3000×1500mm | ±(3.6+L/250)μm | GM系列 | PH10M/SP25M |
| CMM-GM182512A-Y | 1800×2500×1200mm | ±(4.2+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM182512B-Y | 1800×2500×1200mm | ±(3.8+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM183012A-Y | 1800×3000×1200mm | ±(4.2+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM183012B-Y | 1800×3000×1200mm | ±(3.8+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM182515A-Y | 1800×2500×1500mm | ±(4.4+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM182515B-Y | 1800×2500×1500mm | ±(4.0+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM183015A-Y | 1800×3000×1500mm | ±(4.4+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM183015B-Y | 1800×3000×1500mm | ±(4.0+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM202512A-Y | 2000×2500×1200mm | ±(4.4+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM202512B-Y | 2000×2500×1200mm | ±(4.0+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM203012A-Y | 2000×3000×1200mm | ±(4.4+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM203012B-Y | 2000×3000×1200mm | ±(4.0+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM204012A-Y | 2000×4000×1200mm | ±(4.4+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM204012B-Y | 2000×4000×1200mm | ±(4.0+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM202515A-Y | 2000×2500×1500mm | ±(4.6+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM202515B-Y | 2000×2500×1500mm | ±(4.2+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM203015A-Y | 2000×3000×1500mm | ±(4.6+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM203015B-Y | 2000×3000×1500mm | ±(4.2+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GM204015A-Y | 2000×4000×1500mm | ±(4.6+L/250)µm | GM系列 | PH10T/TP20 |
| CMM-GM204015B-Y | 2000×4000×1500mm | ±(4.2+L/250)µm | GM系列 | PH10M/SP25M |
| CMM-GE152012A-Y | 1500×2000×1200mm | ±(3.2+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE152012B-Y | 1500×2000×1200mm | ±(2.8+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE152512A-Y | 1500×2500×1200mm | ±(3.2+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE152512B-Y | 1500×2500×1200mm | ±(2.8+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE153012A-Y | 1500×3000×1200mm | ±(3.2+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE153012B-Y | 1500×3000×1200mm | ±(2.8+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE152015A-Y | 1500×2000×1500mm | ±(3.4+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE152015B-Y | 1500×2000×1500mm | ±(3.0+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE152515A-Y | 1500×2500×1500mm | ±(3.4+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE152515B-Y | 1500×2500×1500mm | ±(3.0+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE153015A-Y | 1500×3000×1500mm | ±(3.4+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE153015B-Y | 1500×3000×1500mm | ±(3.0+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE182512A-Y | 1800×2500×1200mm | ±(3.4+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE182512B-Y | 1800×2500×1200mm | ±(3.0+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE183012A-Y | 1800×3000×1200mm | ±(3.4+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE183012B-Y | 1800×3000×1200mm | ±(3.0+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE182515A-Y | 1800×2500×1500mm | ±(3.6+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE182515B-Y | 1800×2500×1500mm | ±(3.2+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE183015A-Y | 1800×3000×1500mm | ±(3.6+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE183015B-Y | 1800×3000×1500mm | ±(3.2+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE202512A-Y | 2000×2500×1200mm | ±(3.6+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE202512B-Y | 2000×2500×1200mm | ±(3.2+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE203012A-Y | 2000×3000×1200mm | ±(3.6+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE203012B-Y | 2000×3000×1200mm | ±(3.2+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE204012A-Y | 2000×4000×1200mm | ±(3.6+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE204012B-Y | 2000×4000×1200mm | ±(3.2+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE202515A-Y | 2000×2500×1500mm | ±(3.8+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE202515B-Y | 2000×2500×1500mm | ±(3.4+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE203015A-Y | 2000×3000×1500mm | ±(3.8+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE203015B-Y | 2000×3000×1500mm | ±(3.4+L/330)μm | GE系列 | PH10M/SP25M |
| CMM-GE204015A-Y | 2000×4000×1500mm | ±(3.8+L/330)μm | GE系列 | PH10T/TP20 |
| CMM-GE204015B-Y | 2000×4000×1500mm | ±(3.4+L/330)μm | GE系列 | PH10M/SP25M |
