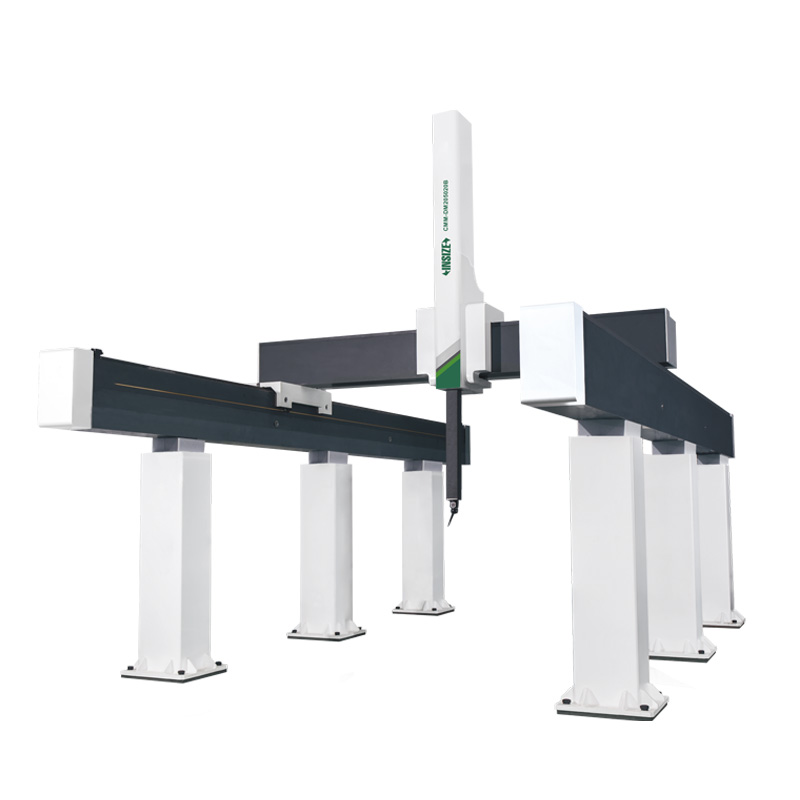

三坐标测量机(龙门型)
型号: CMM-DM系列
符合坐标测量机国家计量校准规范
主机特点: 开放式落地龙门式结构; 高精度空气轴承, 环抱式设计; 最长轴采用高精度齿形传动
RENISHAW三大系统: 精密光栅系统, 包含光栅和读数头; UCC控制系统, 包含控制箱和手操器; 探测系统, 包含测座、测头和测针
INSIZE DMIS CNC CAD+ 测试软件: 软件基于DMIS标准设计开发, 具有优异的兼容性和通用性; 几何元素测量形状和位置公差评定; 与主流CAD系统双向数据传递, 完全的图形化显示
| 型号 | 测量范围 | 精度 | 类型 | 探测系统 |
|---|---|---|---|---|
| CMM-DM205012A-Y | 2000×5000×1200mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM205012B-Y | 2000×5000×1200mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM206012A-Y | 2000×6000×1200mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM206012B-Y | 2000×6000×1200mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM208012A-Y | 2000×8000×1200mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM208012B-Y | 2000×8000×1200mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM205015A-Y | 2000×5000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM205015B-Y | 2000×5000×1500mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM206015A-Y | 2000×6000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM206015B-Y | 2000×6000×1500mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM208015A-Y | 2000×8000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM208015B-Y | 2000×8000×1500mm | ±(4.5+4.5L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM254015A-Y | 2500×4000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM254015B-Y | 2500×4000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM255015A-Y | 2500×5000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM255015B-Y | 2500×5000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM256015A-Y | 2500×6000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM256015B-Y | 2500×6000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM258015A-Y | 2500×8000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM258015B-Y | 2500×8000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM304015A-Y | 3000×4000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM304015B-Y | 3000×4000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM305015A-Y | 3000×5000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM305015B-Y | 3000×5000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM306015A-Y | 3000×6000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM306015B-Y | 3000×6000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM308015A-Y | 3000×8000×1500mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM308015B-Y | 3000×8000×1500mm | ±(5.0+5.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM254020A-Y | 2500×4000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM254020B-Y | 2500×4000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM255020A-Y | 2500×5000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM255020B-Y | 2500×5000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM256020A-Y | 2500×6000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM256020B-Y | 2500×6000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM258020A-Y | 2500×8000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM258020B-Y | 2500×8000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM2510020A-Y | 2500×10000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM2510020B-Y | 2500×10000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM304020A-Y | 3000×4000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM304020B-Y | 3000×4000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM305020A-Y | 3000×5000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM305020B-Y | 3000×5000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM306020A-Y | 3000×6000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM306020B-Y | 3000×6000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM308020A-Y | 3000×8000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM308020B-Y | 3000×8000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM3010020A-Y | 3000×10000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM3010020B-Y | 3000×10000×2000mm | ±(6.0+6.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM405020A-Y | 4000×5000×2000mm | ±(8.0+8.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM405020B-Y | 4000×5000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM406020A-Y | 4000×6000×2000mm | ±(8.0+8.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM406020B-Y | 4000×6000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM408020A-Y | 4000×8000×2000mm | ±(8.0+8.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM408020B-Y | 4000×8000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM4010020A-Y | 4000×10000×2000mm | ±(8.0+8.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM4010020B-Y | 4000×10000×2000mm | ±(7.0+7.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM506020A-Y | 5000×6000×2000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM506020B-Y | 5000×6000×2000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM508020A-Y | 5000×8000×2000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM508020B-Y | 5000×8000×2000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM5010020A-Y | 5000×10000×2000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM5010020B-Y | 5000×10000×2000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM405030A-Y | 4000×5000×3000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM405030B-Y | 4000×5000×3000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM406030A-Y | 4000×6000×3000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM406030B-Y | 4000×6000×3000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM408030A-Y | 4000×8000×3000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM408030B-Y | 4000×8000×3000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM4010030A-Y | 4000×10000×3000mm | ±(10.0+10.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM4010030B-Y | 4000×10000×3000mm | ±(9.0+9.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM506030A-Y | 5000×6000×3000mm | ±(12.0+12.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM506030B-Y | 5000×6000×3000mm | ±(11.0+11.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM508030A-Y | 5000×8000×3000mm | ±(12.0+12.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM508030B-Y | 5000×8000×3000mm | ±(11.0+11.0L/1000)μm | DM系列 | PH10M/SP25M |
| CMM-DM5010030A-Y | 5000×10000×3000mm | ±(12.0+12.0L/1000)μm | DM系列 | PH10T/TP20 |
| CMM-DM5010030B-Y | 5000×10000×3000mm | ±(11.0+11.0L/1000)μm | DM系列 | PH10M/SP25M |
