新产品丨半自动测量站

作者日期:20-04-26, 04:36 PM



半自动测量站

(使用电感测头和气规测量)




该设备在人工手动上下料的基础上,通过电感测头和气规及其他机械结构,实现了对大批量同种工件内、外径和高度尺寸的测量,判断产品的合格与不合格,同时对批量产品进行SPC分析。

基本参数:

精度:1.5μm

重复性:1.2μm

一个工件测量时间:5秒



产品图

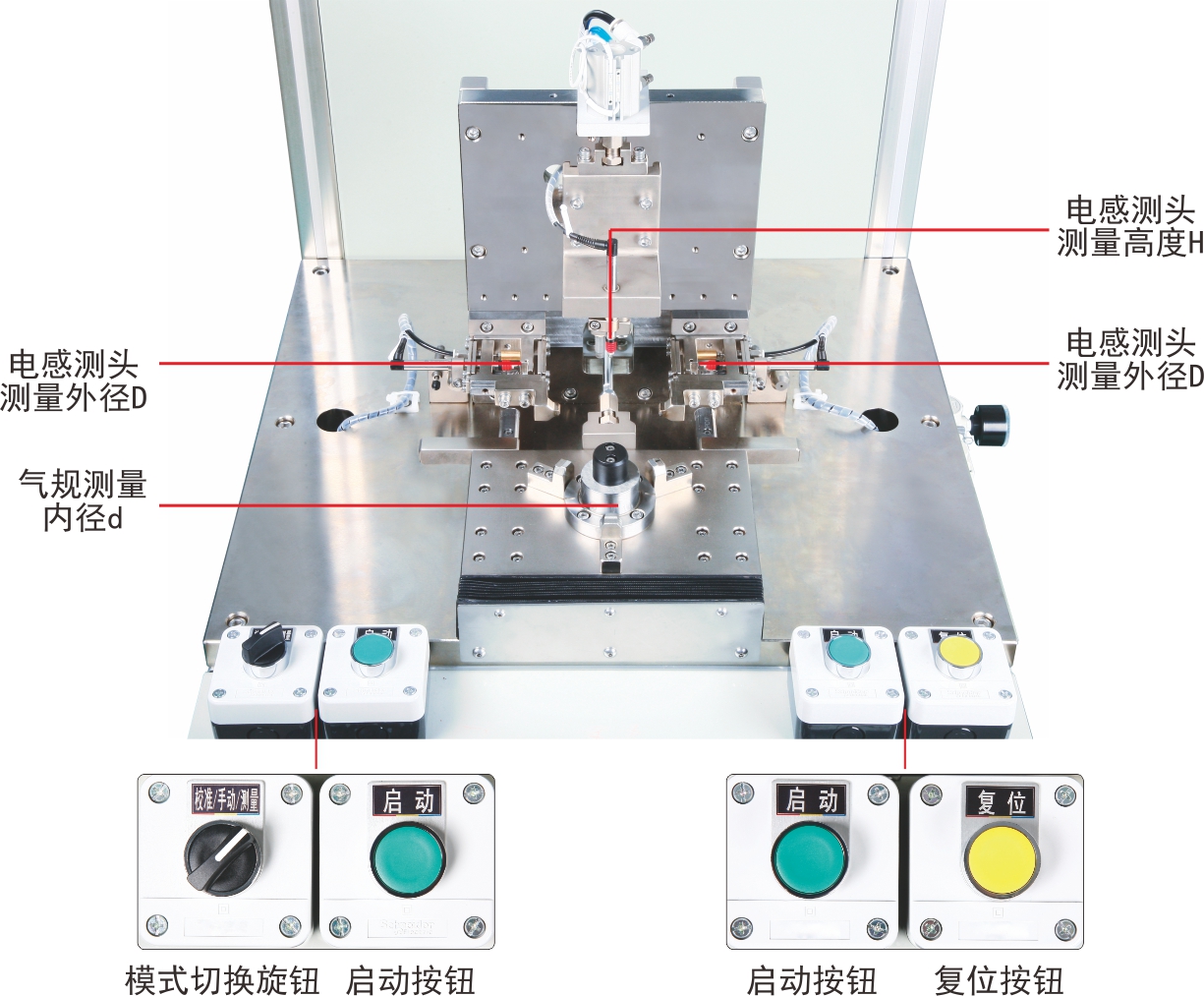

机构布置

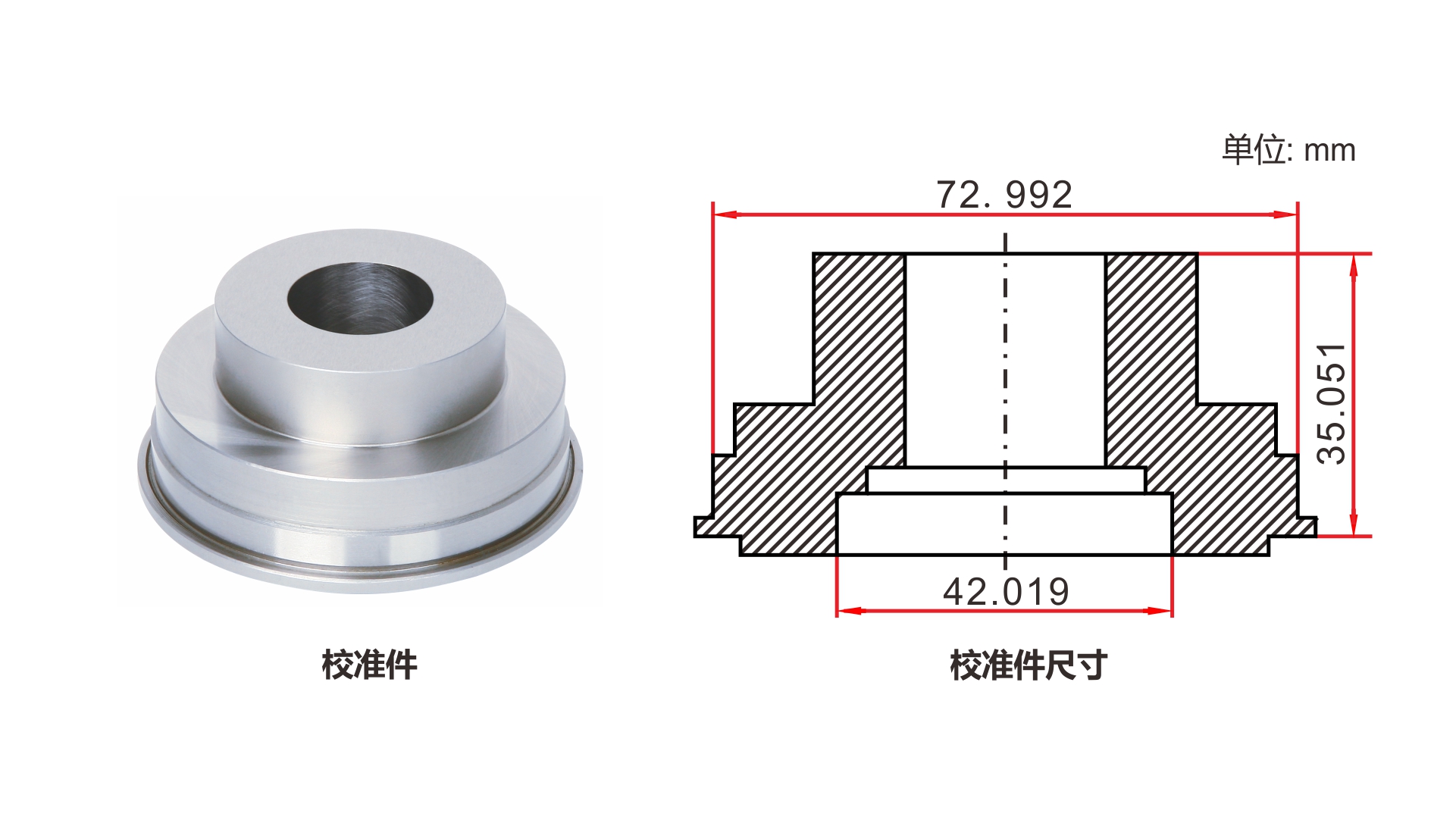

被测工件




软件


  • 视图化测量过程管理,可编制测量步骤

  • 测量结果可实现存储并用于图表分析以及报表生成

  • 具备Cp、Cpk、GRR等数据分析能力

  • 自动分析判断,图表分析简单明了,可追溯性

  • 操作使用方便,能快速处理大量数据

  • 多种后台数据库,完善的使用权限与站台控制权限,保证数据的真实可靠

  • 可导出excel,可以与Q-DAS数据库无缝对

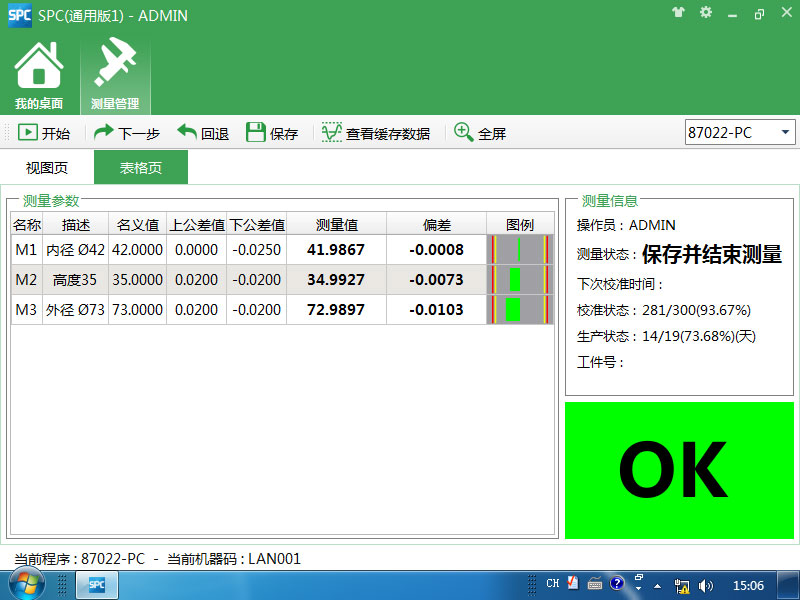

表格测量主界面
