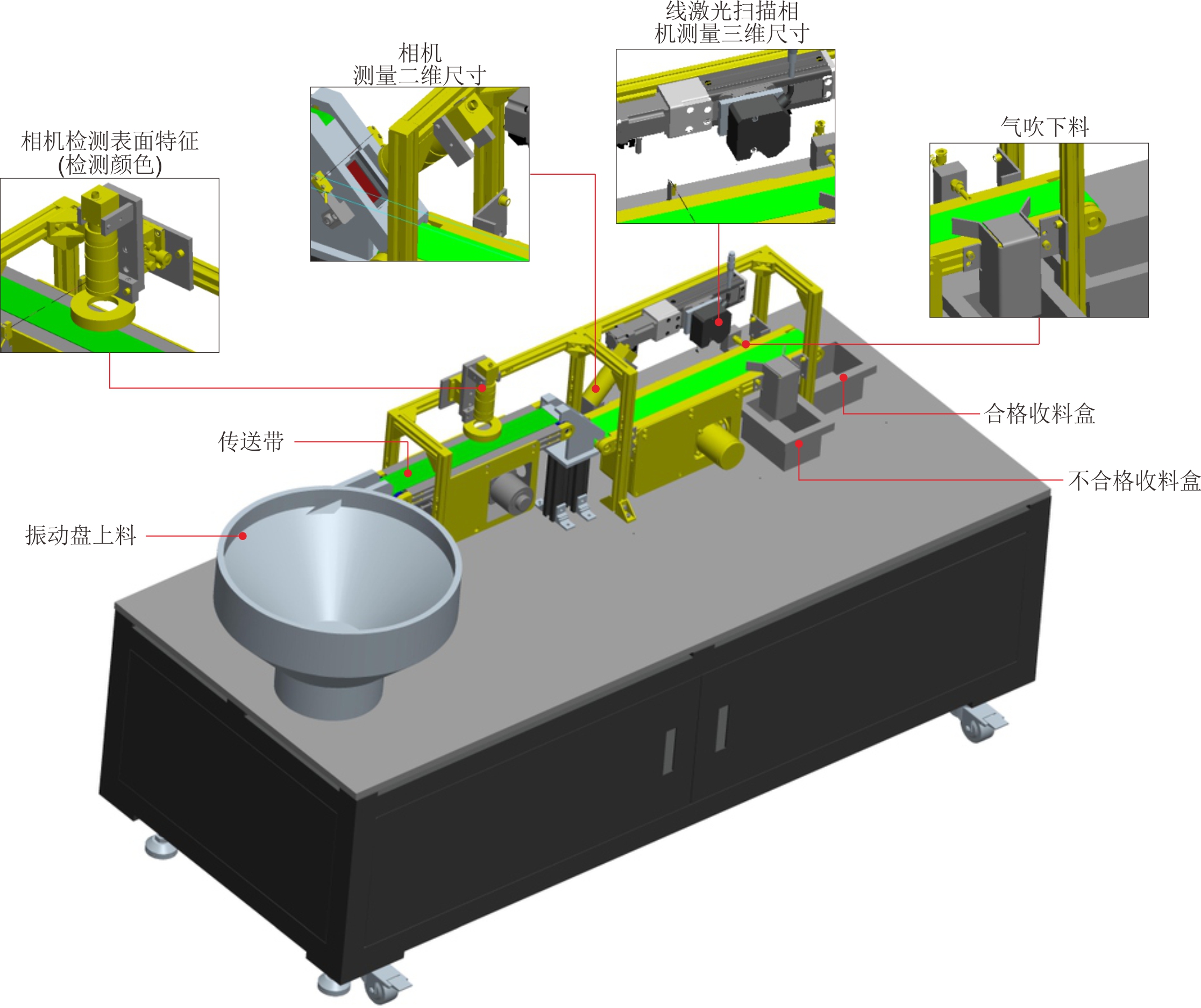

设计图

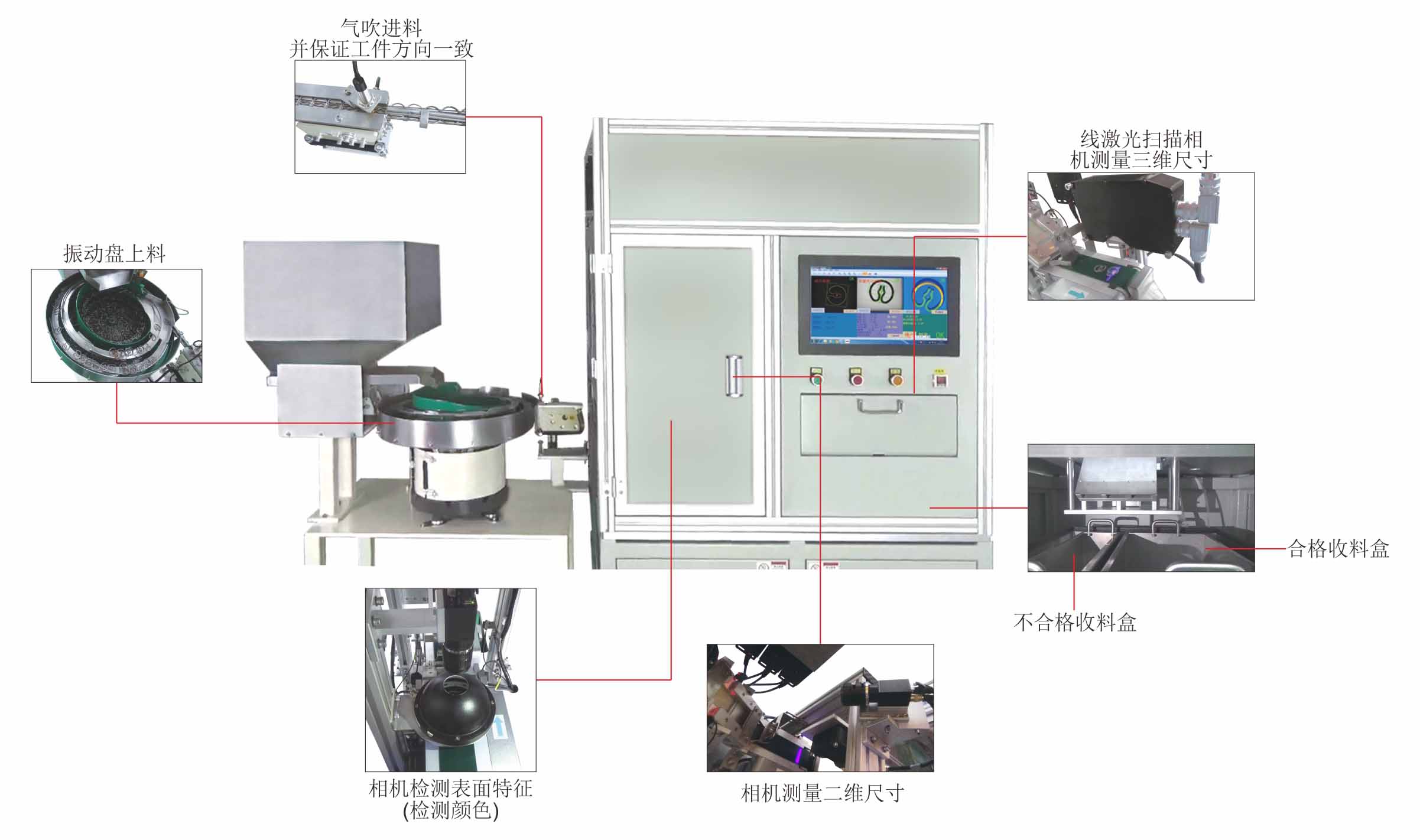

产品图
该设备通过工业相机和3D激光相机及其他机械结构,实现了对大批量同
种工件的表面特征、二维尺寸、三维尺寸的自动化检测与测量,同时实现对
合格品和非合格品的自动分拣。
基本参数:
① 2D精度:0.05mm,重复性:0.01mm
② 3D精度:0.1mm,重复性:0.02mm
③ 检测节拍:2000件/小时
检测流程
第一步: 振动盘上料, 传送带移动工件
第二步: 相机获取工件表面RGB数值, 判断颜色是否合格
第三步: 相机测量工件的二维尺寸(B1~B5)
第四步: 线激光扫描相机获取工件的三维图并测量高度A1
第五步:
① 如果产品合格, 绿色指示灯亮, 产品进入合格收料盒中;
② 如果产品不合格, 红色指示灯亮, 气吹把产品吹到不合格收料盒中

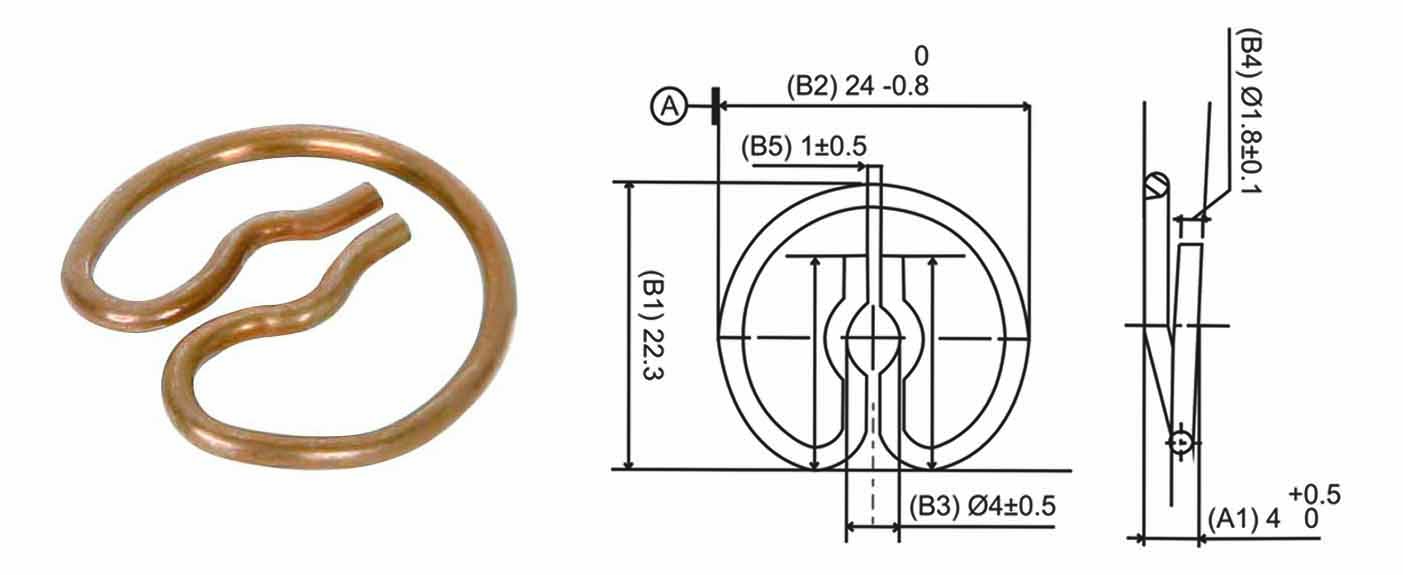

被测工件

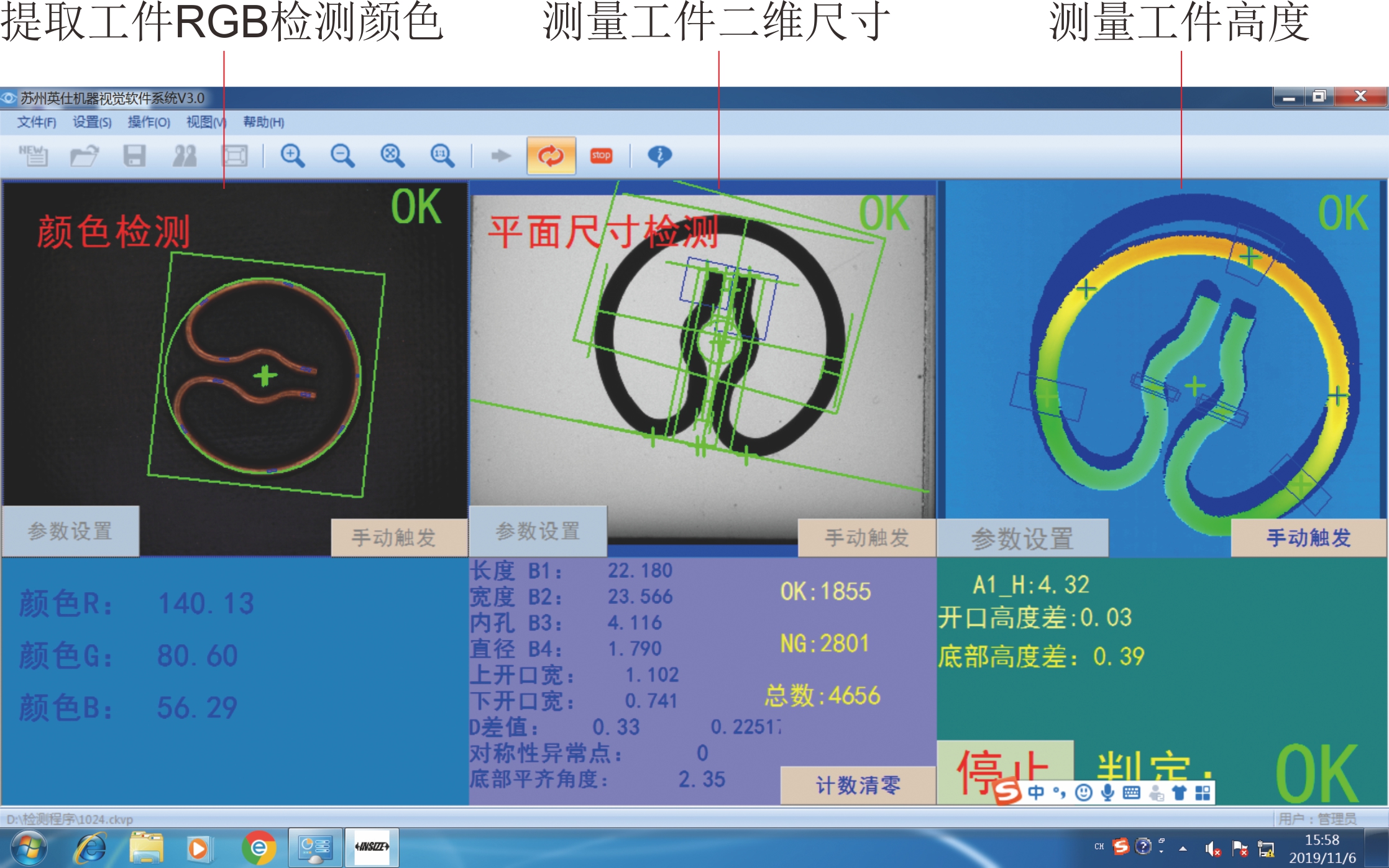

检测界面
